報道関係各位
　　　　　　　　　　　　　　　　　　　　　　　　　　2026年05月09日
　　　　　　　　　　　　　　　　　　　　　　　超音波システム研究所
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

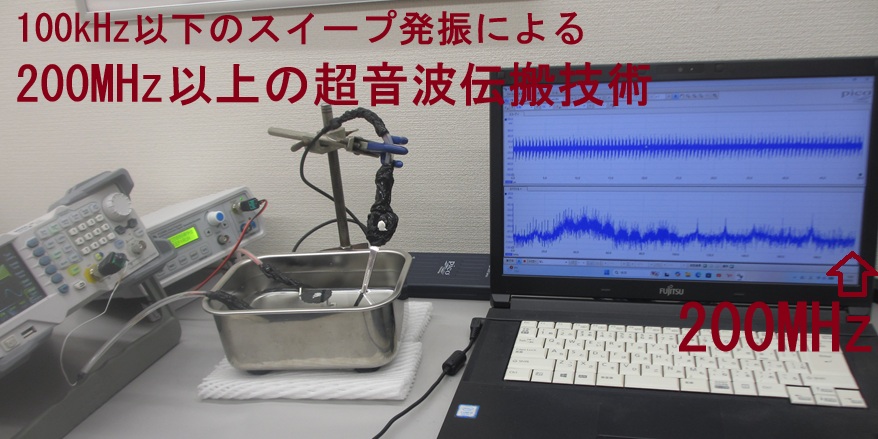

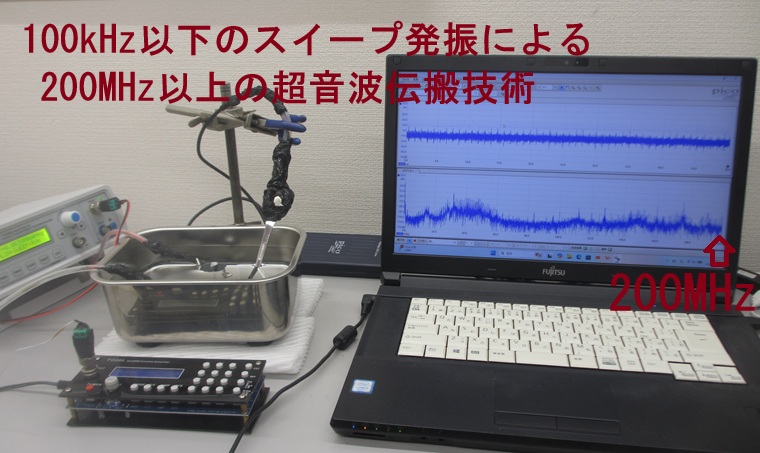

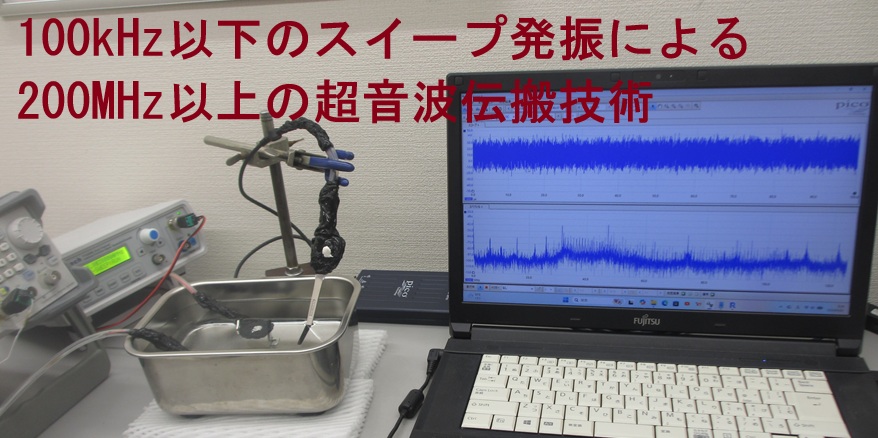

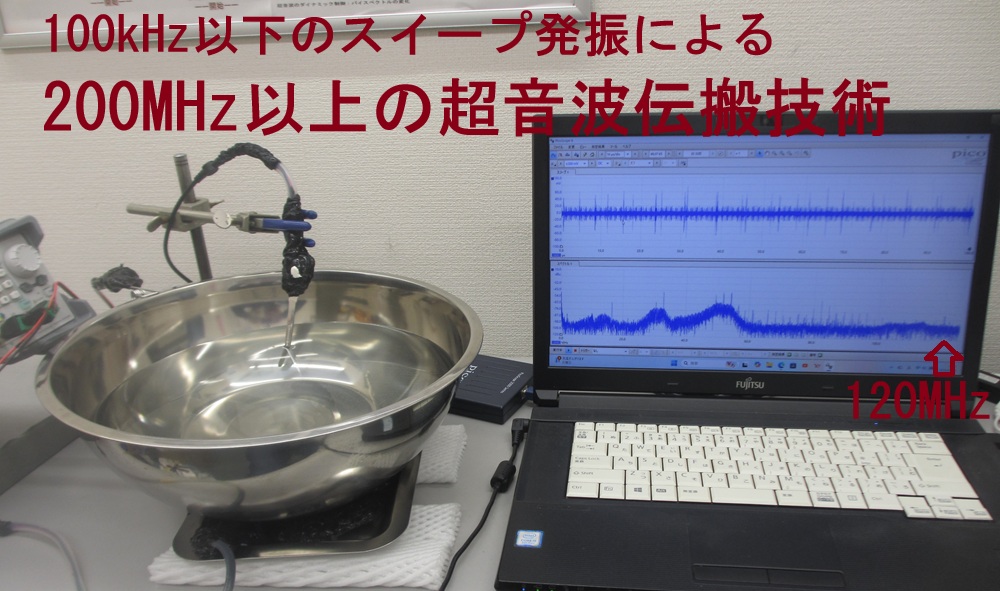

100kHz以下のスイープ発振による200MHz以上の超音波伝搬技術を開発
（矩形波・スイープ発振・超音波プローブ・・・による非線形制御技術）

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
超音波システム研究所は、
オリジナル超音波プロ－ブの音響特性に基づいた、
100kHz以下のスイープ発振により、
表面弾性波の非線形振動現象をコントロールする技術を開発しました。

ポイントは、矩形波・スイープ発振・超音波プローブ・・・による
　200MHz以上の超音波伝搬現象を最適化することです。

そのために、
オリジナルプローブの超音波伝搬特性の動作確認
（音圧レベル、周波数範囲、非線形性、・・ダイナミック特性）による、
超音波伝搬状態に関するダイナミックな特性評価が重要です。

特に、複数の超音波プローブ（あるいは素子）による、
超音波の送受信について、
ダイナミックに変化する応答特性の測定・解析・評価が必要です。

接続状態と応答特性から、
音圧レベル・周波数・非線形性の利用範囲を決定します。

現状では、以下の範囲について対応可能となっています。

超音波プローブ：概略仕様
　測定範囲　０．０１Ｈｚ～２００ＭＨｚ
　発振範囲　１．０ｋＨｚ～２５ＭＨｚ
　伝搬範囲　０．５ｋＨｚ～９００ＭＨｚ以上（解析確認）
　材質　ステンレス、ＬＣＰ樹脂、シリコン、テフロン、ガラス・・・
　発振機器　例　ファンクションジェネレータ
　計測機器　例　オシロスコープ

各種対象（水槽、振動子、プローブ、治具、対象物・・・）について
基本的な超音波の音響特性（応答特性、伝搬特性）を確認することで、
利用目的に合わせた、超音波伝搬状態を、発振条件により実現します。

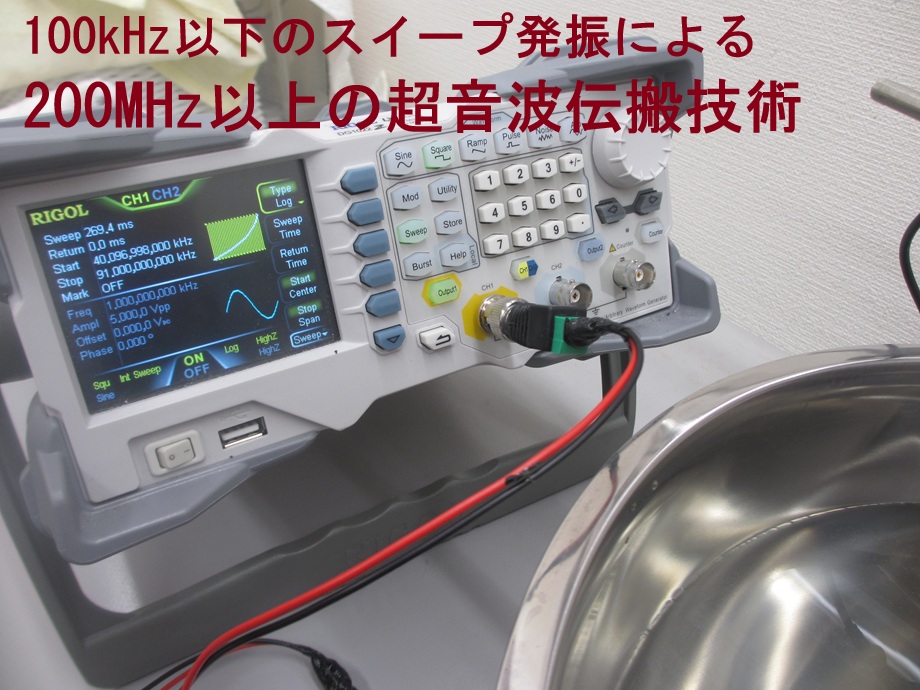

発振条件
１：出力
２：発振波形
３：スイープ発振の範囲・時間
４：パルス発振の周波数
５：スイープ発振とパルス発振の相互作用
６：超音波伝搬経路の音響特性

各種相互作用が複雑に発生するために
100kHz以下のスイープ発振を基準にして
発振条件を調整すると、比較的簡単に設定できます

２種類以上の非線形共振型超音波発振制御プローブによる、
スイープ発振、パルス発振の発振条件の設定により
高い音圧レベルの共振現象と、
高調波の発生現象（１０次以上の非線形現象）による、
９００ＭＨｚ以上の高周波伝搬状態を、ダイナミック制御します。

注意１（矩形波）
矩形波の発振波形は、通常の電圧波形としては問題ない場合でも
メガヘルツ超音波の発振となると
発振機器による、矩形波の精度が大きく異なり、
発振する超音波に影響します
上記について、測定解析確認に基づいた
発振条件の設定が超音波発振技術のノウハウとなります

注意２（任意波形）
任意波形を利用することも有効ですが
固有の特性を持った単調な発振には注意事項が多数あります
現状の技術では矩形波によるスイープ発振を推奨しています
（矩形波のｄｕｔｙは大変重要なパラメータです
　利用目的やプローブの特性に合わせて幅広い対応が可能です）

ノウハウ（スイープ発振）
出力の小さい、100kHz以下のスイープ発振は
低周波の共振現象を発生しにくい傾向があります
この特徴を利用することで、非線形現象の制御が簡単に実現します
